FLKB系列  孔板流量計

FLKB系列差壓式流量計是一類歷史悠久、用量最大的流量計。以節流裝置作為檢測件的差壓式流量計則是其中最廣泛應用的一類流量計。我們稱之為節流式差壓流量計，它的應用范圍廣，所有單相流體，包括液、氣、蒸汽等皆可測量，部分混相流體，如氣固、氣液、液固等亦可應用，一般工業生產過程中的管徑，工作狀態（壓力、溫度）皆可測量。為適應廣泛的使用需要，節流件檢測裝置有數十種之多。
工作原理------------------------------------------------------------------------


1、基本原理



  孔板流量計工作原理

  充滿管道的流體，當它流經管道內的節流件時，如右圖所示，流速將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體 流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓 差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時，在同樣大小的流量下產生的壓差也是不同的。
---------------------------------------------------------------------------------------------------------------------------------------

二、流量方程

流量方程

式中：
qm--質量流量，kg/s;  qv--體積流量，m3/s;
C--流出系數    ε--可膨脹性系數
β--直徑比  β=d/D  d--工作條件下節流件的孔徑，m
△P--差壓，Pa   ρ1--上游流體密度，kg/m3








產品特點---------------------------------------------------------------------------------

1、適應氣體、液體等多種流體，水、空氣、蒸汽、天然氣、煤氣、油品等。從高溫高壓流體到低溫、負壓流體，適應范圍最廣。
2、結構簡單、牢固，使用壽命長。
3、性能穩定，工作可靠，配各種功能的差壓變送器，可滿足不同用戶的需求。
4、安裝、使用、維護方便。
5、無需實流校驗，對氣體流量、大口徑流體流量，尤為重要。








孔板流量計種類與結構-------------------------------------------------------------------------------------------------------------------

1、標準孔板

標準孔板

型號：FLCK-A系列

適用壓力：0.01~28.22MPa

適用管徑：DN50~3000mm

工作溫度：≤500℃

取壓方式：環室取壓、鉆孔取壓、法蘭取壓等

-----------------------------------------------------------------------------------------------------------------------------------------

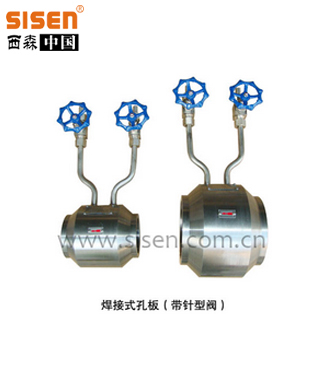

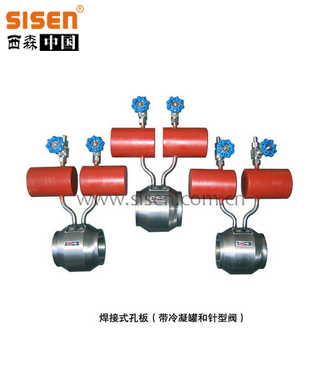

2、整體焊接孔板

焊接孔板

型號：FLCK-B系列

適用壓力：0.01~28.22MPa

適用管徑：DN50~550mm

工作溫度：≤500℃

特點：全套組件用焊接組合，適用于高壓、

高溫介質的測量，如過熱蒸汽等
